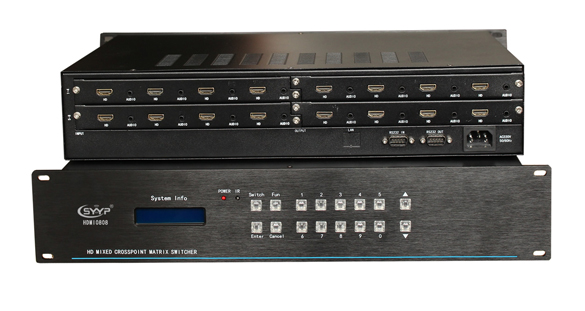

1. 插卡式結構設計，采用每張卡4個通道的設計，可靈活配置輸入輸出信號通道數，支持現場更換板卡，擴展方便，維護便捷，非低端的一體機；
2. 支持HDCP，支持藍光DVD等，不需另配解碼器。真正的HDMI矩陣；
3. 可選配內置中控模塊，提供app，支持iphone、ipad、安卓平板及手機無線控制，提供設計平臺，用戶可對app軟件的背景圖片、顏色進行更換，按鈕的大小、位置、外觀可自由設計；iphone、ipad軟件通過蘋果公司審核，可從app store下載，不需越獄；
4. 支持EDID管理，現場可通過串口軟件更改板卡EDID數據；
5. HDMI輸入端帶數字均衡調整電路，輸出帶信號預加重增強電路，使信號能進行更長距離傳輸，輸入加輸出都可超過40米距離（不需配帶芯片的HDMI線）；
6. 所有板卡和主板，采用德國Erni原裝進口專業高速連接器，非普通金手指連接；
7. 支持RS-232、紅外（選配）、網口（選配）控制信號切換功能；
8. 一體化全鋁拉絲面板、藍光液晶顯示屏，美觀高檔的外觀設計；
9. 采用Contrex嵌入式ARM處理器控制，運行速度更快，系統更穩定；
10. 支持一鍵快速查詢功能，方便察看矩陣的切換狀態；
11. 具有掉電記憶功能帶有斷電現場保護，上電自動恢復關機前狀態；
12. 標準機架安裝的金屬機箱。
13. 采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性，16系列最大功耗55W，32系列最大功耗100W。
14. 全貼片SMT工藝，特有ESD靜電保護功能；
15. 數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；
16. 電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；
17. 機架安裝： 標準3-12U ；
18. 帶寬：5.25Gbps 增益：0dB
19. 位時鐘抖動：<0.15Tbit
20. 位上升時間：<0.3Tbit（20%--80%）
21. 位下降時間：<0.3Tbit（20%--80%）
22. 最大傳輸延時：5nS
23. 切換速度：200ns（最長時間）
24. 串行控制接口：RS-232, 9-針公 D型 接口,波特率：9600, 數據位8位， 停止位1, 無奇偶校驗；2 = RX, 3 = TX, 5 = GND
25. 以太網控制接口（選配）: RJ-45母接口,TCP/IP Server或UDP模式,自適應10M或100M,全雙工;
26. 平均故障間隔時間：（MTBF）30000小時
參數：
增益: 0 dB；
像素帶寬: 165MHz, 全數字；
接口帶寬: 3.2Gbps；
支持分辨率:高清1080P；
位時鐘抖動(Clock Jitter) <0.15 Tbit；
位上升時間(Risetime ) <0.3Tbit (20%--80%)；
位下降時間(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
切換速度： 210 ns(最長時間)
信號類型：全數字 T.M.D.S. 信號
接口： DVI-D母接口
信號強度： T.M.D.S +/- 0.4Vpp
最小/最大電平： T.M.D.S 2.9V/3.3V
EDID： EDID現場可擦寫
阻抗： 50 Ω
最大直流偏置誤差： 15mV
最大傳輸距離：輸入加輸出大于40米；
控制接口：RS-232；
串行控制接口：RS-232, 9-針D型公接口，波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構： 2 = TX, 3 = RX, 5 = GND
電源：100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
最大功耗：28w
溫度 儲存、使用溫度: -20℃ ~ +70°C
濕度 儲存、使用濕度:10% ~ 90%
